یاتاقان ورقی

یاتاقان ورقی یاتاقانی است که پوسته‌اش از ورقِ فولادیِ پرس‌شده (دوتکهٔ استمپی) ساخته شده، نه از چدنِ ریختگی. همین پوسته آن را سبک و اقتصادی می‌کند و برای بارِ کم و دستگاه‌های سبک مناسب است؛ بلبرینگِ داخلش همان اینسرتِ سری ۲۰۰ است. در این صفحه فرقِ یاتاقان ورقی با نوع چدنی و استیل، انواع و کد (PF، PFL، PP)، راهنمای سایز و محدودیت‌ها را می‌خوانید.

یاتاقان ورقی چیست و چه فرقی با چدنی دارد؟

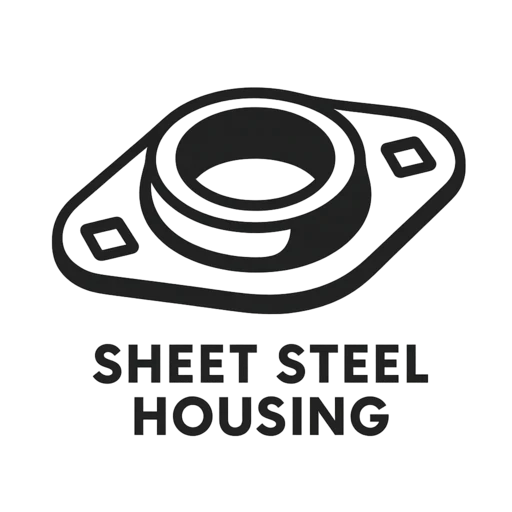

پوستهٔ یاتاقان ورقی از دو تکه ورقِ فولادیِ پرس‌شده ساخته می‌شود، در حالی که یاتاقان معمولی (UCP و UCF) پوستهٔ چدنیِ ریختگیِ یکپارچه دارد. نتیجه:

• سبک‌تر و ارزان‌تر از یاتاقان چدنیِ هم‌سایز.
• بارِ کمتر و تحملِ ضربهٔ پایین‌تر؛ برای بارِ سبک.
• نصب و تعویضِ سریع روی دستگاه‌های سبک.

یک نکته تا اشتباه نشود: این «یاتاقان ورقی» با یاتاقانِ ورقیِ موتور خودرو (بوشِ ثابت و متحرکِ میل‌لنگ) فرق دارد؛ اینجا منظور یاتاقانِ پایه‌دار و فلنجی با پوستهٔ ورقی است.

یاتاقان ورقی، چدنی یا استیل؟ کدام را بخریم؟

سه گزینهٔ هم‌سایز روی میز است و انتخاب به بار و محیط بستگی دارد:

• ورقی: سبک‌ترین و ارزان‌ترین؛ بارِ سبک، محیطِ خشک، دستگاه‌های سبک.
• چدنی (UCP/UCF): تحملِ بار و ضربهٔ بالا؛ محیطِ خشک تا معمولی و بارِ سنگین.
• استیل: محیطِ مرطوب، خورنده و بهداشتی.

اگر بار سبک است و قیمت و وزن مهم‌تر از تحملِ بارِ بالاست، یاتاقان ورقی بهترین انتخاب است؛ وگرنه سراغ چدنی یا استیل بروید.

انواع یاتاقان ورقی و کد روی پوسته

عددِ بعدِ کد، سایز است و بلبرینگِ داخل اینسرتِ سری ۲۰۰ است که در صورتِ خرابی جدا تعویض می‌شود. پس PF204 یعنی یاتاقانِ ورقیِ فلنجی برای شفتِ ۲۰ و PFL205 یعنی فلنجِ دوپیچ برای شفتِ ۲۵.

راهنمای انتخاب سایز یاتاقان ورقی از روی کد

دو رقم آخرِ کد قطر شفت را می‌دهد: از ۰۴ به بالا، قطر شفت برابرِ عدد × ۵ است.

یاتاقان ورقی در کجا کاربرد دارد؟

نوار نقاله‌های سبک، ماشین‌آلات کشاورزیِ سبک، فن و دمنده، خطوطِ بسته‌بندیِ سبک و تجهیزاتِ کارگاهی؛ جایی که شفت باید نگه داشته شود اما بار کم است و قیمت و وزنِ کم اهمیت دارد. در این کاربردها پوستهٔ ورقی هم‌قدرِ چدنی کار می‌کند بی‌آنکه هزینه و وزنِ اضافه بیاورد.

پیش از خرید یاتاقان ورقی بدانید

• برای بارِ سنگین یا ضربه‌ای، به‌جای ورقی سراغ یاتاقانِ چدنی (UCP/UCF) بروید.
• اگر محیط مرطوب یا خورنده است، پوستهٔ ورق زنگ می‌زند؛ یاتاقانِ استیل انتخابِ بهتری است.
• پیچ‌ها را روی سطحِ صاف و با گشتاورِ استاندارد ببندید تا پوستهٔ ورق تاب برندارد.

هنگام سفارش: قطر شفت، شکل پوسته (PF، PFL یا PP) و سایز را بگویید تا دقیقاً همان را با ضمانت اصالت بفرستیم.
