راهنمای دسته
۳۲ کالا در دستهٔ «خار رینگی NR 5417» از برندهای -

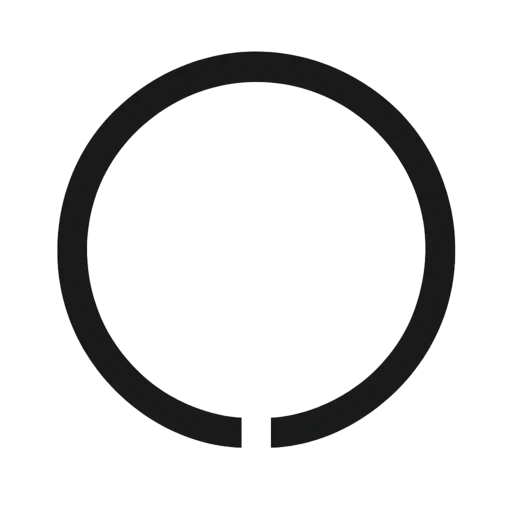

خار یا رینگ نگهدارنده (Retaining ring، Circlip، که در بازار «خار فنری» یا «سیگر» هم گفته میشود) حلقه‌ای فنری و شکاف‌دار است که در شیار شفت یا سوراخ جا می‌افتد و یک قطعه را از نظر محوری در جای خود نگه میدارد. با خار، به‌جای پله روی شفت یا درپوش روی محفظه، بلبرینگ، چرخ‌دنده، پولی یا بوش در جای خود ثابت می‌ماند. همین کار ساده خار را در گیربکس، پمپ، الکتروموتور و قطعات حرکت خطی پرمصرف کرده است.
استاندارد آلمانی DIN دو خانوادهٔ اصلی را از هم جدا می‌کند و در کنار آن، خار مخصوص حلقهٔ بیرونی بلبرینگ هم وجود دارد:
| نوع | محل نصب | نمونه | کاربرد |
|---|---|---|---|
| خار شفت DIN 471 | شیار روی شفت | 18×1.2 DIN 471 | نگه داشتن بلبرینگ یا قطعه روی شفت |
| خار سوراخ DIN 472 | شیار داخل سوراخ یا محفظه | طبق قطر سوراخ | نگه داشتن بلبرینگ یا قطعه داخل محفظه |
| خار بلبرینگ NR | شیار روی حلقهٔ بیرونی بلبرینگ | 6206 NR | مهار بلبرینگ در محفظه بدون شانه |
در کاتالوگ‌ها خار شفت با عنوان‌هایی مثل Snap ring to DIN 471 یا Shaft ring per DIN 471 دیده میشود و در جدول هر قطعه، قطر شفت مناسب آن کنارش آمده است. در کاتالوگ SKF هم نام Seeger کنار DIN 471 آمده است.
عدد اصلی خار، قطر اسمی شفت یا سوراخی است که خار روی آن بسته میشود؛ نه قطر خود خار. بنابراین:
اگر خار برای یک بلبرینگ است، شمارهٔ بلبرینگ کمک زیادی می‌کند؛ قطر داخلی بلبرینگ همان قطر شفت است و قطر خارجی آن همان قطر سوراخ محفظه. روش اندازه‌گیری در «راهنمای اندازه‌گیری بلبرینگ» و جدول ابعاد بلبرینگ‌ها در بخش ابعاد سایت آمده است.
اگر روی بلبرینگ پسوند N یا NR دیده میشود، موضوع فرق دارد: N یعنی شیار روی حلقهٔ بیرونی بدون خار و NR یعنی شیار با خار نصب‌شده. ترکیب‌هایی مثل ZNR (یک درپوش در طرف مقابل خار) و 2ZNR هم وجود دارد. این پسوندها در «راهنمای پسوندهای بلبرینگ» توضیح داده شده‌اند.
DIN 471 خار بیرونی است که در شیار روی شفت مینشیند و DIN 472 خار داخلی است که در شیار داخل سوراخ یا محفظه قرار میگیرد. اولی چیزی را روی شفت نگه میدارد و دومی چیزی را داخل سوراخ.
سایز خار با قطر اسمی شفت یا سوراخ و ضخامت خار نوشته میشود و استاندارد هم کنار آن میآید؛ مثلاً خار 18×1.2 DIN 471 یعنی خار شفت برای شفت 18 با ضخامت 1.2 میلیمتر.
از شفت یا سوراخ. عدد سفارش خار، قطر اسمی شفت یا سوراخی است که خار روی آن بسته میشود و جداول کاتالوگ هم خار را بر همین اساس معرفی می‌کنند. ضخامت را از خود خار یا از عرض شیار بگیرید.
نه. پسوند N یعنی روی حلقهٔ بیرونی بلبرینگ شیار خار تراشیده شده و NR یعنی شیار همراه با خار، مثل 6206 NR. این خار روی لبهٔ محفظه مینشیند و بلبرینگ را از نظر محوری مهار می‌کند و قطعه‌ای جدا از خار سوراخ DIN 472 است.
در بسیاری از جداول کاتالوگ، شیار این قطعات برای خار DIN 471 طراحی شده است؛ برای نمونه INA در جدول بلبرینگ‌های خطی خود ابعاد شیار را مناسب خار DIN 471 ذکر کرده و SKF در جدول رینگ داخلی رولبرینگ سوزنی خار DIN 471 را معرفی کرده که همراه بلبرینگ عرضه نمی‌شود.
نوع خار (شفت یا سوراخ)، قطر اسمی شفت یا سوراخ، ضخامت خار یا عرض شیار، و تعداد. اگر خار برای بلبرینگ خاصی است، شمارهٔ بلبرینگ را هم بنویسید.
